5 причин, по которым инженеры сегодня выбирают алюминий, армированный сталью.

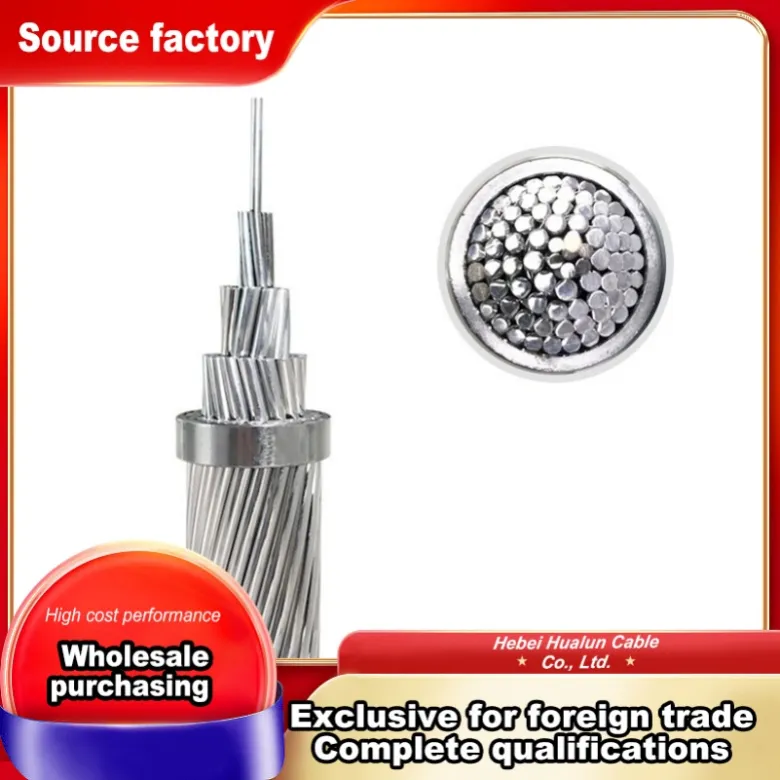

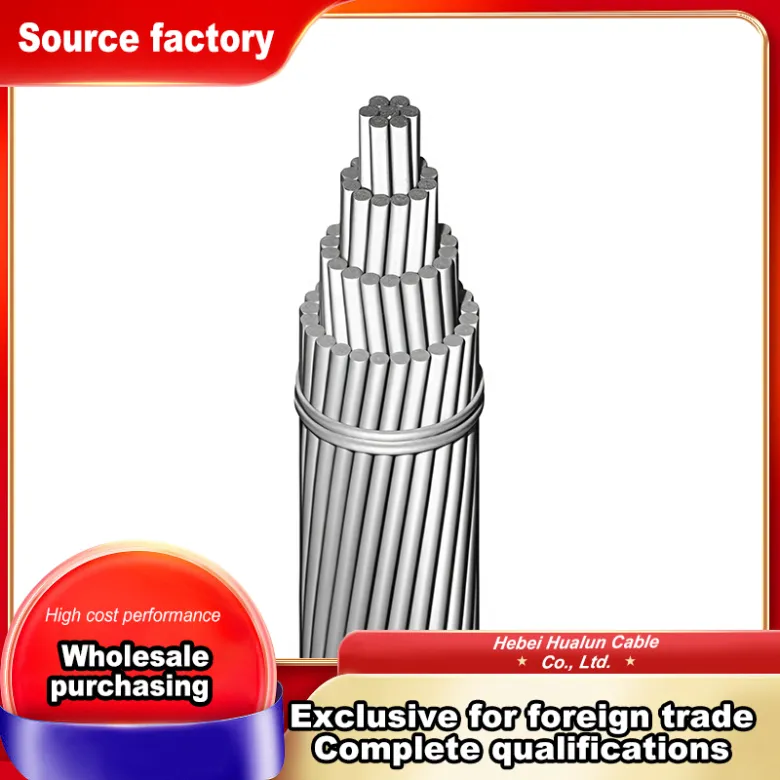

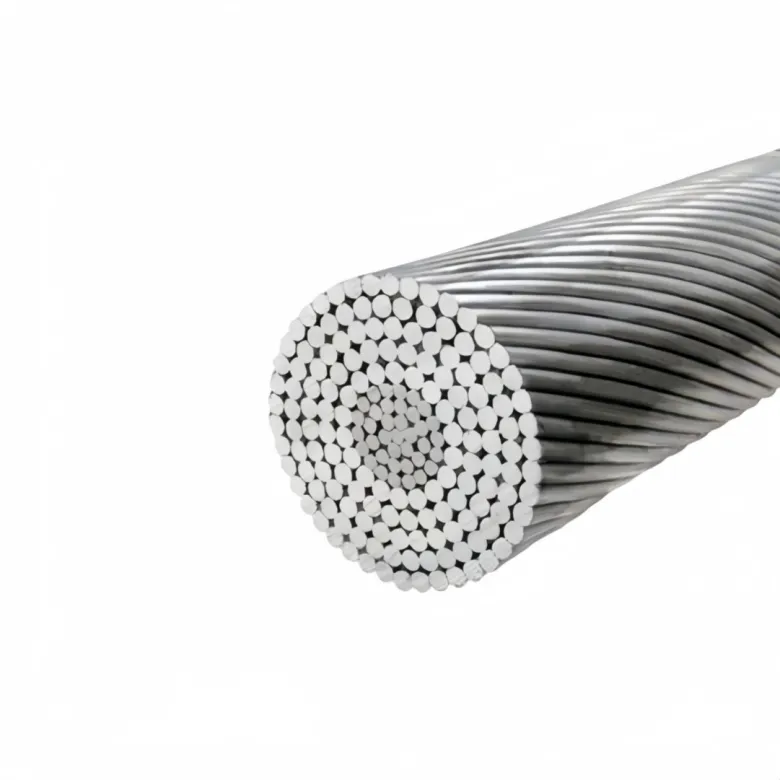

Инженеры часто сталкиваются с одной и той же проблемой проектирования: материал должен оставаться легким, выдерживать электрический ток или структурную нагрузку и противостоять повторяющимся нагрузкам в течение длительного периода службы. Алюминий имеет малый вес и хорошую проводимость. Сталь обеспечивает прочность и жесткость. Алюминий, армированный сталью, сочетает в себе эти две роли в одной системе материалов. Этот баланс объясняет, почему он появляется в линиях электропередачи, воздушных проводах, опорных кабелях и некоторых инженерных компонентах. Я не рассматриваю его как универсальную замену алюминия или стали. Его ценность заключается в том, что каждый металл соответствует той работе, которую он выполняет лучше всего. ### Нагрузка распределяется между двумя металлами. В алюминиевом проводнике, армированном сталью, алюминиевые жилы обычно образуют внешний слой, в то время как стальной сердечник воспринимает большую часть механической нагрузки. Алюминий проводит электрический ток и обеспечивает дополнительную защиту вокруг сердечника. Стальной сердечник помогает проводнику выдерживать: - Собственный вес - Давление ветра - Ледовую нагрузку - Длинные пролеты между опорами - Натяжение во время установки - Повторяющиеся движения, вызванные ветром. Такая конструкция позволяет инженерам увеличить длину пролета без использования сплошного стального проводника. Это также делает проводник легче, чем конструкция, изготовленная в основном из стали. Я часто объясняю эту концепцию простым сравнением. Алюминий действует как рабочая поверхность проводника, а сталь — как его опорная рама. У каждого материала своя задача, поэтому весь продукт может работать более эффективно, чем любой металл, используемый отдельно. ### Меньший вес может изменить всю систему поддержки. Вес влияет не только на сам проводник. Оно также влияет на опоры, башни, траверсы, фундаменты, транспорт и монтажное оборудование. Более легкий проводник может снизить нагрузку на опорные конструкции. Это может помочь, когда коммунальному предприятию необходимо продлить линию через долину, дорогу, реку или открытое поле. Группе проектировщиков все еще необходимо проверить провисание, ветер, лед, длину пролета и местные погодные условия. Меньшая масса не отменяет необходимости конструктивных расчетов. Например, проводники ACSR уже много лет используются в воздушных сетях передачи и распределения. Их стальные сердечники обеспечивают устойчивость на растяжение на больших пролетах, а алюминиевые жилы проводят ток. Точный размер проводника и соотношение стали и алюминия зависят от требуемого тока, диапазона, температуры и механической нагрузки. ### Электрические характеристики остаются полезными. Алюминий имеет более высокое электрическое сопротивление, чем медь, но он намного легче и широко используется в воздушных линиях электропередачи. Низкая плотность делает его практичным для линий большой протяженности, где вес проводника влияет на несущие конструкции. Алюминиевый слой также обеспечивает большую проводящую площадь вокруг стального сердечника. Инженеры выбирают размер жилы, длину свивки и расположение проводников в соответствии с электрическими и механическими требованиями. Группа разработчиков может проверить: - Допустимый постоянный ток - Рабочая температура - Условия короткого замыкания - Потери напряжения - Характеристики коронного разряда - Диаметр проводника - Требуемый зазор от земли В этой конструкции сталь не используется в качестве основного токоведущего материала, поскольку ее электропроводность намного ниже, чем у алюминия. Сердечник обеспечивает силу, а не служит основным путем для тока. ### Стальной сердечник помогает контролировать провисание. Провисание является ключевой проблемой в воздушных линиях. Когда проводник нагревается, он расширяется и может свисать ниже между опорами. Ветер и лед могут добавить дополнительную нагрузку. Чрезмерное провисание может уменьшить расстояние до дорог, зданий, растительности и других линий. Стальной сердечник помогает контролировать механическое удлинение. Он не предотвращает провисание полностью, и конечный результат зависит от температуры проводника, натяжения, длины пролета, метода установки и погоды. Я бы не стал выбирать проводник, основываясь только на прочности на разрыв. Практический выбор требует полного анализа: 1. Требуемой длины пролета 2. Ожидаемого тока 3. Максимальной рабочей температуры 4. Ветровых и ледовых условий 5. Натяжения при монтаже 6. Зазора между землей и препятствиями 7. Подверженности коррозии 8. Доступа для технического обслуживания Проводник, который выглядит подходящим в паспорте, может не подходить к месту установки после проверки этих факторов. ### Долговечность зависит от окружающей среды. Алюминий естественным образом образует тонкий оксидный слой, который может замедлить дальнейшую поверхностную коррозию. Стальной сердечник по-прежнему нуждается в защите, поскольку влага и химическое воздействие со временем могут повлиять на сталь. Производители могут использовать для сердечника оцинкованную сталь или другую защитную обработку. Правильный вариант зависит от влажности, воздействия солей, промышленных загрязнений, температуры и условий установки. Прибрежные районы требуют пристального внимания, поскольку соль может увеличить риск коррозии. Промышленные зоны могут подвергать проводник воздействию химикатов, находящихся в воздухе. Продукту, который хорошо работает в засушливых внутренних районах, вблизи моря могут потребоваться другие характеристики. Конструкция подключения также имеет значение. Алюминий и сталь имеют разное тепловое расширение, а алюминиевые соединения требуют подходящих фитингов, подготовки и процедур установки. Плохой контакт может повысить сопротивление и вызвать локальный нагрев. ### У материала есть ограничения Алюминий, армированный сталью, не всегда является лучшим выбором для каждой линии или компонента. Стальной сердечник повышает прочность, но также может увеличить вес по сравнению с некоторыми полностью алюминиевыми конструкциями. Сердечник может влиять на магнитные свойства, тепловые характеристики, гибкость и удобство установки. Алюминиевые пряди могут быть повреждены в результате неправильного вытягивания или использования неподходящих инструментов. В некоторых проектах также требуются проводники с более высокой термостойкостью, меньшим тепловым расширением, большей коррозионной стойкостью или улучшенными вибрационными характеристиками. Другие типы проводников могут лучше соответствовать этим потребностям. Особого внимания заслуживает вибрация, вызванная ветром. Длинные открытые пролеты могут подвергаться повторяющимся перемещениям вблизи точек опоры. Инженеры могут использовать виброгасители, подходящие фитинги и надлежащий контроль натяжения, чтобы уменьшить усталостные повреждения. ### Как я оцениваю выбор материала? Я начинаю с эксплуатационных проблем, а не с названия материала. Полезный обзор следует по следующему пути: - Определите электрическую или структурную нагрузку - Запишите самый длинный пролет и расположение опор - Проверьте данные о местном ветре, льду, температуре и загрязнении - Сравните текущую мощность с ожидаемым спросом - Рассчитайте провисание и зазор - Просмотрите инструменты для установки и ограничения по обращению - Выберите фитинги, соответствующие конструкции проводника - Планируйте доступ для осмотра и обслуживания - Сравните стоимость покупки с затратами на поддержку и установку Этот процесс помогает предотвратить распространенную ошибку: выбор материала только потому, что он имеет высокую прочность или малый вес. Успешный дизайн должен работать как целостная система. ### Почему выбор остается практичным Инженеры выбирают алюминий, армированный сталью, потому что он одновременно удовлетворяет несколько потребностей. Алюминий несет электрическую нагрузку и контролирует массу. Сталь поддерживает напряжение и помогает выдерживать большие пролеты. Комбинированная конструкция может соответствовать проектам электропередачи, в которых однометаллический проводник создаст более тяжелые опоры, более короткие пролеты или более высокие требования к установке. Материал по-прежнему требует тщательной спецификации. Условия на месте, температура проводника, провисание, коррозия, фитинги и техническое обслуживание — все это влияет на качество обслуживания. Когда я сравниваю варианты, я ищу четкое соответствие между поведением материала и потребностями проекта. Алюминий, армированный сталью, имеет смысл, когда конструкция требует проводимости алюминия и механической поддержки стали в одном проводнике. Наилучший результат достигается при проверке всей рабочей среды перед выбором окончательной конструкции.

Когда я проектирую каркас, ограждение, платформу или систему поддержки, выбор материала влияет не только на покупную цену. Мне также необходимо учитывать вес, жесткость, коррозию, время сборки, техническое обслуживание и условия на месте установки. Алюминий обеспечивает малый вес и естественную устойчивость к коррозии. Сталь обеспечивает высокую жесткость и надежную несущую способность. Алюминиевая конструкция, армированная сталью, объединяет эти свойства посредством стального сердечника, вставки, кронштейна или внутренней опоры. Результат подходит не для каждого проекта, но может дать инженерам практический баланс, когда один материал сам по себе не отвечает потребностям проектирования. Вот пять причин, по которым инженеры часто выбирают алюминий, армированный сталью. ## 1. Это помогает контролировать вес, не игнорируя конструктивные особенности. Тяжелая рама может обеспечить прочность, но лишняя масса может создать проблемы во время транспортировки, установки и эксплуатации. Также может потребоваться более крупное подъемное оборудование, более прочный фундамент или дополнительная рабочая сила. Алюминий помогает снизить общий вес конструкции. Стальное армирование добавляет поддержку там, где конструкция требует большей жесткости или несущей способности. Эта комбинация позволяет инженерам придавать прочность выбранным участкам вместо того, чтобы изготавливать каждую деталь из толстой стали. Я вижу этот подход в ограждениях машин, платформах доступа, каркасах мобильного оборудования и модульных корпусах. Легкую сборку может быть проще перемещать и позиционировать небольшой монтажной бригадой. Это не означает, что конструкция может выдержать любую нагрузку. Инженерам по-прежнему необходимо проверить путь нагрузки, точки подключения, длину пролета, вибрацию и коэффициенты безопасности. Ценность достигается за счет использования каждого материала там, где он работает хорошо. ## 2. Повышает жесткость рамы. Алюминий легкий и легко поддается формованию, но длинная алюминиевая секция может изгибаться сильнее, чем стальная секция тех же размеров. Отклонение может повлиять на двери, панели, датчики, движущиеся части и выравнивание. Стальная вставка или внутренний стальной элемент могут повысить жесткость в выбранной области. Это может помочь уменьшить изгиб в длинных пролетах или вокруг сильно нагруженных точек соединения. Команда дизайнеров может усилить секции, которые нуждаются в поддержке, вместо того, чтобы добавлять материал ко всей сборке. Например, представьте себе длинную раму оборудования, поддерживающую двигатель конвейера и защитные панели. Если двигатель создает вибрацию возле одного конца, инженер может добавить стальную арматуру ниже места установки. Остальная часть рамы может остаться алюминиевой, чтобы облегчить сборку. Точный результат зависит от формы, марки стали, алюминиевого сплава, способа соединения и направления нагрузки. Простая замена материалов не заменяет структурный анализ. ## 3. Упрощает установку и обслуживание. Многие инженерные проекты реализуются в местах, доступ к которым ограничен. Рабочим может потребоваться проносить детали через узкие двери, перемещать их по цеху или устанавливать вокруг существующего оборудования. Более легкая алюминиевая внешняя конструкция может облегчить управление. Стальная арматура может оставаться внутри профиля или рядом с точками нагрузки, поэтому для всей сборки не требуется толстая стальная рама. Эта конструкция также может поддерживать модульную конструкцию. Рама может поставляться в виде нескольких секций меньшего размера, а не одного тяжелого сварного узла. Технические специалисты могут соединить детали с помощью болтов, кронштейнов или других одобренных методов соединения. Работа в сфере обслуживания выигрывает от того же подхода. Если ограждение, панель или опорная секция нуждаются в замене, рабочие могут снять меньший компонент вместо перемещения всей конструкции. Хороший доступ все еще зависит от планировки. Выбор материала не может исправить плохое планирование технического обслуживания. ## 4. Он может обеспечить полезную защиту от коррозии в подходящих средах. Алюминий естественным образом образует тонкий оксидный слой, который помогает защитить его поверхность от дальнейшей коррозии. Это свойство делает его полезным для многих применений внутри и снаружи помещений. Стальная арматура нуждается в собственном плане защиты. В зависимости от окружающей среды инженеры могут использовать покрытия, гальванизацию, герметизацию, дренаж или изоляцию между разнородными металлами. Влага, находящаяся между алюминием и сталью, может вызвать проблемы с коррозией, особенно при наличии воды, соли, химикатов или конденсата. Этот момент имеет значение на береговых объектах, оборудовании транспортных средств, уличных шкафах, моечных зонах. Для конструкции, которая хорошо работает на сухом заводе, могут потребоваться различные детали, работающие в условиях морской воды или дорожной соли. Прежде чем утвердить комбинацию материалов, я бы рассмотрел следующие вопросы: - Будет ли вода скапливаться внутри профиля? - Являются ли алюминиевые и стальные поверхности электрически изолированными? - Могут ли рабочие проверить соединение? - Соответствует ли покрытие температурному и химическому воздействию? - Предусмотрен ли в проекте дренаж? В некоторых случаях алюминий может снизить необходимость ухода за поверхностью, но для всей сборки по-прежнему требуется четкий план борьбы с коррозией. ## 5. Это дает инженерам больше возможностей для проектирования. Различные части конструкции часто предъявляют разные требования. Одной области может потребоваться чистая внешняя поверхность. Другим может потребоваться прочное болтовое соединение. Третьему может потребоваться малый вес для перемещения оборудования. Алюминий, армированный сталью, дает дизайнеру больше возможностей удовлетворить эти потребности. Алюминиевый профиль может образовывать видимую раму, направляющую, крышку или корпус. Сталь может обеспечить местную поддержку в петлях, креплениях, соединениях или зонах высоких нагрузок. Это может быть полезно для: - Рамы машин - Промышленные двери - Опоры солнечного оборудования - Системы дорожек и платформ - Компоненты транспортных средств и прицепов - Защитные барьеры - Модульные рабочие станции - Электрические и контрольные шкафы Выбор должен соответствовать условиям эксплуатации, а не общему предпочтению одного материала. Полностью алюминиевая конструкция может подойти для корпуса малой нагрузки. Полностью стальная конструкция может быть более подходящей для высоких температур, ударов или тяжелых промышленных нагрузок. Смешанная структура имеет смысл, когда в проекте используются оба свойства материала. ## То, что я проверяю перед выбором материала, я начинаю с реальных случаев нагрузки. Статический вес – это только одна часть обзора. Удары, вибрация, повторяющиеся движения, ветер, тепловое расширение и случайный контакт также могут повлиять на производительность. Затем я изучаю детали подключения. Сталь и алюминий расширяются с разной скоростью при изменении температуры. Их электрическое поведение также различается, что может повлиять на гальваническую коррозию. Крепежные детали, покрытия, изолирующие шайбы, герметики и детали дренажа следует выбирать как часть полного проекта. Изготовление тоже имеет значение. Сварка алюминия и стали требует разных процессов и навыков. Конструкция с болтовым соединением или механической сборкой может оказаться более практичной для некоторых проектов, тогда как сварная стальная вставка может подойти для других. Поставщик должен быть в состоянии предоставить марки материалов, размеры секций, информацию о покрытии, допуски и данные о нагрузке. Эти детали дают инженеру полезную основу для проверки, вместо того, чтобы полагаться на общие претензии. Алюминий, армированный сталью, не является обходным путем для технических проверок. Это стратегия использования материалов, которая может помочь сбалансировать вес, жесткость, доступ для обслуживания и контроль коррозии. Когда нагрузки, окружающая среда, соединения и план технического обслуживания рассматриваются вместе, группа проектировщиков может решить, соответствует ли такое сочетание проекту или лучше выбрать конструкцию из одного материала.

Когда я выбираю материал или компонент для инженерного проекта, я смотрю за рамки четкой спецификации. Реальный вопрос прост: сможет ли он снизить вес, выдержать рабочую нагрузку, соответствовать конструкции и надежно работать в течение долгого времени? Вот почему инженеры часто сравнивают прочность, вес, долговечность, производственные потребности и общую стоимость. Более легкая деталь может снизить нагрузку на всю систему. В транспортных средствах это может способствовать снижению энергопотребления или улучшению управляемости. В подъемном оборудовании меньший вес компонентов может облегчить установку. В промышленных машинах это может помочь снизить нагрузку на близлежащие детали. Снижение веса помогает только тогда, когда деталь по-прежнему соответствует требуемым пределам нагрузки и безопасности. Прежде чем сделать выбор, инженеры проверяют марку материала, форму, толщину, метод соединения, диапазон температур и ожидаемые условия эксплуатации. Сила – это не одно число. Компоненту может потребоваться противостоять растяжению, сжатию, ударам, вибрации, износу или повторяющимся нагрузкам. Конструкция, которая хорошо работает при одном типе сил, может не подходить для другого. Обычно я начинаю с реальных условий работы, а затем сравниваю тестовые данные, соответствующие этим условиям. Такой подход предотвращает распространенную ошибку: выбирать материал, потому что он имеет высокую прочность, и не учитывать требования к усталости, коррозии, нагреву или сборке. Производство также влияет на решение. Материал может хорошо работать в лаборатории, но создавать проблемы при резке, формовке, сварке, механической обработке или обработке поверхности. Инженерам необходимо решение, которое позволит перейти от файлов проектирования к производству без добавления шагов, которых можно избежать. Практический анализ часто включает в себя: - Требуемую нагрузку и запас прочности - Вес и размер детали - Рабочая температура - Воздействие влаги, химикатов или пыли - Ожидаемый срок службы - Методы соединения и обработки - Контроль и записи качества - Стабильность поставок и потребности в замене Лучшим выбором не всегда является материал с самыми высокими техническими характеристиками. Это вариант, который соответствует поставленной задаче, не добавляя лишнего веса, стоимости или производственных сложностей. Рассмотрим компонент средства доставки. Если оригинальная деталь тяжелее, чем необходимо, ее замена на более легкую может снизить нагрузку на автомобиль. Результат зависит от всей системы: новая деталь должна сохранять необходимую прочность, соответствовать существующим соединениям, противостоять дорожной вибрации и соответствовать техническим требованиям производителя. Более легкая конструкция сама по себе не гарантирует лучшую производительность. Здесь важна инженерная экспертиза. Квалифицированная команда может сравнить чертежи, данные о нагрузках, сертификаты материалов, результаты испытаний и производственные образцы, прежде чем утвердить изменение. Я также уделяю внимание обслуживанию. Компонент, который легко проверить, очистить, отремонтировать или заменить, может обеспечить более плавную работу на протяжении всего срока службы. Небольшие конструктивные решения, такие как точки доступа и стандартные крепления, могут повлиять на повседневную работу больше, чем небольшое изменение прочности материала. «Сильнее, легче, лучше» полезно только тогда, когда каждое слово связано с определенной потребностью. Инженеры выбирают продукт, когда его характеристики соответствуют задаче, его вес поддерживает систему, а производственный процесс остается практичным. Правильное решение начинается с данных реального проекта. Сравните требования, подтвердите ограничения, протестируйте конструкцию и выберите вариант, который работает хорошо, не делая заявлений, которые не могут быть подтверждены доказательствами. Свяжитесь с нами по телефону Стивена: steven@hualunchcable.com/WhatsApp +8613301320220.

Международная электротехническая комиссия 2019 г. Методы расчета воздушных линий электропередачи для многожильных проводников Американское общество инженеров-строителей 2022 г. Минимальные расчетные нагрузки и соответствующие критерии для зданий и других конструкций Алюминиевая ассоциация 2020 г. Руководство по проектированию алюминия Спецификации и рекомендации для алюминиевых конструкций Исследовательский комитет CIGRE B2 2021 г. Выбор проводников воздушных линий и механические характеристики ASM International 2018 г. Предотвращение коррозии и контроль над алюминием и сталью Материалы Национальная ассоциация производителей электротехники 2020 Проводники для систем воздушной передачи и распределения электроэнергии
